架型：ZQ2000/16/31巷道超前支护装置
长久以来，煤矿的巷道支护一直惯用人工打单体支柱的方式，虽然作业方式灵活，有利于对局部进行加强支护，但其终究是一种被动的、不安全的支护形式。单体的工作阻力和强度小，作用力集中，容易发生扎底、打滑、弯曲变形等事故。传统的人工搬运安全性差、劳动强度大、作业人数多 .
目前，国内开发的机械化超前支护设备主要有两列式、宽体式、滑移式等多种形式，分别适应不同的地质条件；而对于三软煤层，尤其顶板条件较差的矿区，解决超前支护设备反复支撑顶板的问题，对于巷道的维护起到非常关键的作用。
解决巷道支护强度，避免反复主动支护顶板的问题；
各工序实现机械化作业，提高效率，减少工人数量和劳动强度。
ZQ2000/16/31巷道超前支护装置主要技术参数
|
单位 项目 |
技术参数 |
单位 |
技术参数 |
||
|
工作阻力 KN |
2000 |
支架调高范围 m |
1.6～3.1 |
||
|
初撑力 KN |
1546 |
立柱数量（根） |
1 |
||
|
额定工作压力MPa |
40.74 |
立柱 |
一级缸/二级缸mm |
φ250/180 |
|
|
泵站压力MPa |
31.5 |
一级柱/二级柱mm |
φ230/160 |
||
|
支架行程 m |
1.5 |
|
初撑力 KN |
1546 |
|
|
支护强度 MPa |
1.38 |
工作阻力 KN |
2000 |
||
|
对底比压 MPa |
2.2 |
额定工作液压MPa |
40.74 |
||
ZQ2000/21/46巷道超前支护装置主要技术参数
|
单位 项目 |
技术参数 |
单位 |
技术参数 |
||
|
工作阻力 KN |
2000 |
支架调高范围 m |
2.1～4.6 |
||
|
初撑力 KN |
1546 |
立柱数量（根） |
1 |
||
|
额定工作压力MPa |
40.74 |
立柱 |
一级缸/二级缸mm |
φ250/180 |
|
|
泵站压力MPa |
31.5 |
一级柱/二级柱mm |
φ230/160 |
||
|
支架行程 m |
2.5 |
|
初撑力 KN |
1546 |
|
|
支护强度 MPa |
1.38 |
工作阻力 KN |
2000 |
||
|
对底比压 MPa |
2.2 |
额定工作液压MPa |
40.74 |
||

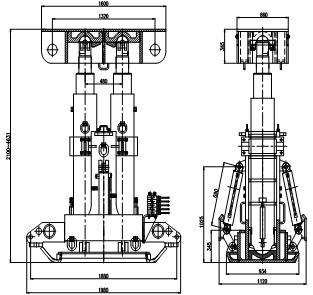

架型：ZQ4000/21/46巷道超前支护液压支架
ZQ4000/21/46巷道超前支护液压支架主要技术参数
|
单位 项目 |
技术参数 |
单位 |
技术参数 |
||
|
工作阻力 KN |
4000 |
支护强度 MPa |
3.78 |
||
|
初撑力 KN |
3092 |
对底比压 MPa |
3.59 |
||
|
额定工作压力MPa |
40.74 |
支架调高范围 m |
2.1～4.6 |
||
|
泵站压力MPa |
31.5 |
立柱 |
一级缸/二级缸mm |
φ250/180 |
|
|
支架行程 m |
2.5 |
一级柱/二级柱mm |
φ230/160 |
||
|
立柱数量（根） |
2 |
初撑力 KN |
1546 |
||
|
翻板 |
缸径/杆径mm |
φ100/φ70 |
工作阻力 KN |
2000 |
|
|
行程mm |
400 |
额定工作液压MPa |
40.74 |
||
|
推力/拉力KN |
247/125.7 |
L 行 程mm |
同支架行程 |
||
ZQ4000/16/31巷道超前支护液压支架主要技术参数
|
单位 项目 |
技术参数 |
单位 |
技术参数 |
||
|
工作阻力 KN |
4000 |
支护强度 MPa |
3.78 |
||
|
初撑力 KN |
3092 |
对底比压 MPa |
3.59 |
||
|
额定工作压力MPa |
40.74 |
支架调高范围 m |
1.6～3.1 |
||
|
泵站压力MPa |
31.5 |
立柱 |
一级缸/二级缸mm |
φ250/180 |
|
|
支架行程 m |
1.5 |
一级柱/二级柱mm |
φ230/160 |
||
|
立柱数量（根） |
2 |
初撑力 KN |
1546 |
||
|
翻板 |
缸径/杆径mm |
φ100/φ70 |
工作阻力 KN |
2000 |
|
|
行程mm |
400 |
额定工作液压MPa |
40.74 |
||
|
推力/拉力KN |
247/125.7 |
L 行 程mm |
同支架行程 |
||
|
立柱 |
一级缸/二级缸mm |
φ360/φ280 |
|
一级柱/二级柱mm |
φ340/φ260 |
|
|
初撑力 KN |
3206 |
|
|
工作阻力 KN |
3900 |
|
|
额定工作液压MPa |
38.3 |
|
立柱 |
一级缸/二级缸mm |
φ320/φ230 |
|
一级柱/二级柱mm |
φ290/φ210 |
|
|
初撑力 KN |
2533 |
|
|
工作阻力 KN |
3200 |
|
|
额定工作液压MPa |
39.8 |
|
立柱 |
一级缸/二级缸mm |
φ280/φ200 |
|
一级柱/二级柱mm |
φ260/φ170 |
|
|
初撑力 KN |
1939 |
|
|
工作阻力 KN |
2500 |
|
|
额定工作液压MPa |
40.6 |
|
立柱 |
一级缸/二级缸mm |
φ250/φ180 |
|
一级柱/二级柱mm |
φ230/φ160 |
|
|
初撑力 KN |
1546 |
|
|
工作阻力 KN |
2000 |
|
|
额定工作液压MPa |
40.74 |
|
立柱 |
一级缸/二级缸mm |
φ230/φ180 |
|
一级柱/二级柱mm |
φ220/φ160 |
|
|
初撑力 KN |
1308 |
|
|
工作阻力 KN |
1400 |
|
|
额定工作液压MPa |
33.7 |
|
立柱 |
一级缸/二级缸mm |
φ210/φ160 |
|
一级柱/二级柱mm |
φ200/φ130 |
|
|
初撑力 KN |
1087 |
|
|
工作阻力 KN |
1400 |
|
|
额定工作液压MPa |
40.4 |
